概 述
IS型泵系单吸单级(轴向吸入)离心水泵。IS供输送清水或物理及化学性质类似水的其它液体。IH供具有一定腐蚀性的液体。被输送液体温度不高于100℃,适用于工业应用、城市给水排水及农业排灌。
IS型泵的系列性能范围：
扬 程： 4~125m
流 量： 5.6~400m3／h
转 速： 2900r／min和
1450r／min
进口直径： 50~200mm

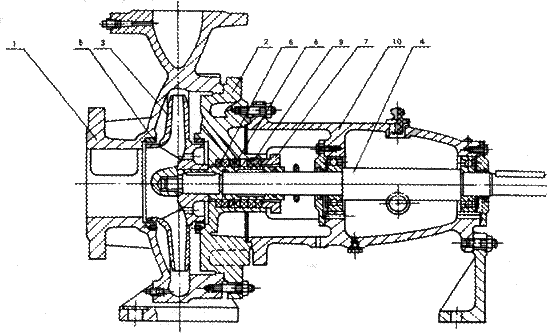

1.泵体 2.泵盖 3.叶轮 4.轴 5.密封环 6.轴套 7.填料压盖 8.填料环 9.填料 10.悬架轴承部件
结构说明
IS型泵系根据国际标准IS02858规定的性能和外形尺寸设计的．主要由泵体(1)泵盖(2)叶轮(3)轴(4)密封环(5)轴套(6)及悬架轴承部件(10)等所组成．
泵体的结构为后开门形式，检修时不需拆卸进、出口管路(配带加长联轴器的可不移动电机)，即可退出转子部件进行检修。
泵的轴向密封采用软填料密封，轴承为滚动轴承，采用稀油润滑。
泵的旋转方向从驱动端看，为顺时针方向旋转。泵的过流部件材质为普通灰铸铁。
性能表 产品型号 Type 流量 Capacity 扬程Head H 转速 Speed n 配带电动机 Motor 效率 Eff η 必需汽蚀余量 (NPSH)r 功率 Power 型号 Type m3／h m r／min ％ m 50—32—125 12.5 20 2900 2.2 Y90L-2 60 2.0 50—32J-125 6.3 5 1450 0.55 Y801-4 54 2.0 50—32—125A 11.2 16 2900 1.5 Y90S-2 50J—32-12A 5.6 4 1450 0.55 Y80l-4 50—32—160 12.5 32 2900 3 Y100L-2 54 2.0 50—32J一160 6.3 8 1450 0.55 Y801-4 48 2.0 50—32—160A 11.7 28 2900 3 Y100L-2 50—32 J—160A 5.9 7 1450 0.55 Y801-4 50—31—160B 10.8g 24 2900 2.2 Y90L-2 50—32J一160B 5.4 6 1450 0.55 Y80l-4 50—32—200 12.5 50 2900 5.5 Y132S1-2 48 2.0 50—32J一200 6.3 12.5 1450 0.75 Y802-4 42 2.0 50—32—200A 11.7 44 2900 4 Y112M—2 50—32J一200A 5.9 11 1450 0.75 Y802-4 50—32—200B 10.8 38 2900 4 Y112M-2 50—32J一200B 5.4 9.5 1450 0.55 Y80l-4 50—32—250 12.5 80 2900 11 Y160M1-2 38 2.0 50—32J一250 6.3 20 1450 1.5 Y90L-4 32 2.0 50—32—250A 11.7 70 2900 11 Y132S2-2 50—32J一250A 5.9 17.5 1450 1.5 Y90L-4 50—32—250B 10.8 60 2900 7.5 Y132S2-2 50—32J一250B 5.4 15 1450 1.5 Y90S-4 65—50—125 25 20 2900 3 Y100L-2 69 2.5 65一50J一125 12.5 5 1450 0.55 Y801-4 64 2.0 65—50—125A 22.4 16 2900 2.2 Y90L-2 65—5OJ-125A 11.2 4 1450 0.55 Y801-4 产品型号 Type 流量 Capacity 扬程Head H 转速 Speed n 配带电动机 Motor 效率 Eff η 必需汽蚀余量 (NPSH)r 功率 Power 型号 Type m3／h m r／min ％ m 65—50—160 25 32 2900 5.5 Y132Sl一2 65 2.0 65—50J一160 12.5 8 1450 0.75 Y802一4 60 2.0 65—50—160A 23.4 28 2900 4 Y112M—2 65—50J—160A 11.7 7 1450 0.75 Y802一4 65—50—160B 21.7 24 2900 4 Y112M—2 65—50J—160B 10.8 6 1450 0.55 Y801—4 65—40—200 25 50 2900 7.5 Y132S2一2 60 2.0 65—40J—200 12.5 12.5 1450 1.1 Y90S—4 55 2.0 65—40—200A 23.4 44 2900 7.5 Y132S2—2 65—40J一200A 11.7 11 1450 1.1 Y905—4 65—40—200B 21.7 38 2900 5.5 Y132S1-2 65—40J—200B 10.8 9.5 1450 1.1 Y90S—4 65—40—250 25 80 2900 15 Y160M2—2 50 2.0 65—40 J—250 12.5 20 1450 2.2 Y100L1一4 46 2.0 65—40—250A 23.4 70 2900 15 Y160M2一2 65—40J—250A 11.7 17.5 1450 2.2 Y100L1—4 65—40—250B 21.7 60 2900 11 Y160Ml一2 65—40J—250B 10.8 15 1450 1.5 Y90L—4 65—40—315 25 125 2900 30 Y200Ll—2 40 2.5 65—40J—315 12.5 32 1450 4 Y112M—4 37 2.5 65—40—315A 23.9 114 2900 30 Y200L1-2 65—40J—315A 11.9 28.5 1450 4 Y112M—4 65—40—315B 22.7 103 2900 22 Y180M一2 65—40J—315B 11.3 25.8 1450 4 Y112M一4 65—40—315C 21.4 92 2900 18.5 Y160L—2 65—40J—315C 10.70 23 1450 3 Y100L2一4 性能表
产品型号 Type 流量 Capacity 扬程Head H 转速 Speed n 配带电动机 Motor 效率 Eff η 必需汽蚀余量 (NPSH)r 功率 Power 型号 Type m3／h m r／min ％ m 80—65—125 50 20 2900 5.5 Y132S1一2 75 3.0 80—65J—125 25 5 1450 0.75 Y802一4 71 2.5 80—65—125A 44.7 16 2900 4 Y112M一2 80—65J一125A 22.4 4 1450 0.55 Y801—4 80—65—160 50 32 2900 7.5 Y132S2一2 73 2.5 80—65J一160 25 8 1450 1.5 Y90L一4 69 2.5 80—65—160A 46.8 28 2900 7.5 Y132S2一2 80—65J—160A 23.4 7 1450 1.1 Y90S一4 80—65—160B 43.3 24 2900 5.5 Y132S1一2 80—65 J一160B 21.7 6 1450 1.1 Y90S一4 80一50—200 50 50 2900 15 Y160M2—2 69 2.5 580—50J一200 25 12.5 1450 2.2 Y1100L1—4 65 2.5 80—50—200A 46.8 44 2900 11 Y160M1一2 80—50J—200A 23.4 ll 1450 1.5 Y90L一4 80—50—200B 43.3 38 2900 11 Y160M1一2 80—50J—200B 21.7 9.5 1450 1.5 Y90L一4 80—50—250 50 80 2900 22 Y180M一2 63 2.5 80—50J一250 25 20 1450 3 Y100L2一4 60 2.5 80—50—250A 46.8 70 2900 18.5 Y160L一2 80—50J—250A 23.4 17.5 1450 3 Y100L2一4 80—32—250B 43．3 60 2900 15 Y160M2—2 80—50J—250B 21.7 15 1450 2.2 Y100L1一4 80—50—315 50 125 2900 37 Y200L2一2 54 2.5 80—50J一315 25 32 1450 5.5 Y132S一4 52 2.5 80—50—315A 47.7 114 2900 37 Y200L2—2 80—50J一315A 23.8 28.5 1450 5.5 Y132S一4
性能表 产品型号 Type 流量 Capacity 扬程Head H 转速 Speed n 配带电动机 Motor 效率 Eff η 必需汽蚀余量 (NPSH)r 功率 Power 型号 Type m3／h m r／min ％ m 80-50-315B 45.4 103 2900 30 Y200L1-2 80-50J-315B 22.7 25.8 1450 5.5 Y132S-4 80-50-315C 42.9 92 2900 30 Y200L1-2 80-50J-315C 21.4 23 1450 4 Y112M-4 100-80-125 100 20 2900 11 Y160M1-2 78 4.5 100-80J-125 50 5 1450 1.5 Y90l-4 75 2.5 100-80-125A 89.4 16 2900 7.5 Y132S2-2 100-80J-125A 44.7 4 1450 1.1 Y90S-4 100-80-160 100 32 2900 15 Y160M2-2 78 4.0 100-80J-160 50 8 1450 2.2 Y100L1-4 75 2.5 100-80-160A 93.5 28 2900 15 Y160M2-2 100-80J-160A 46.8 7 1450 2.2 Y100L1-4 100-80-160B 86.6 24 2900 11 Y160M1-2 100-80J-160B 43.3 6 1450 1.5 Y90L-4 100-65-200 100 50 2900 22 Y180M-2 76 3.6 100-65J-200 50 12.5 1450 4 Y112M-4 73 2.0 100-65-200A 93.5 44 2900 18.5 Y160L-2 100-65J-200A 46.8 11 1450 3 Y100L2-4 100-65-200B 86.6 38 2900 15 Y160M2-2 100-65J-200B 43.3 9.5 1450 2.2 Y100M1-4 100-65-250 100 80 2900 37 Y200L2-2 72 3.8 100-65J-250 50 20 1450 5.5 Y132S-4 68 2.0 100-65-250A 93.5 70 2900 30 Y200L1-2 100-65J-250A 46.8 17.5 1450 5.5 Y132S-4 100-65-250B 86.6 60 2900 30 Y200L1-2 100-65J-250B 43.3 15 1450 4 Y112M-4
性能表 产品型号 Type 流量 Capacity 扬程Head H 转速 Speed n 配带电动机 Motor 效率 Eff η 必需汽蚀余量 (NPSH)r 功率 Power 型号 Type m3／h m r／min ％ m 100-65-315 100 125 2900 75 Y280S-2 66 3.6 100-65J-315 50 32 1450 11 Y160M-4 63 2.0 100-65-315A 95.5 114 2900 55 Y250M-2 100-65J-315A 47.7 28.5 1450 7.5 Y132M-4 100-65-315B 90.8 103 2900 55 Y250M-2 100-65J-315B 45.4 25.8 1450 7.5 Y132M-4 100-65-315C 85.8 82 2900 45 Y225M-2 100-65J-325C 42.9 23 1450 7.5 Y132M-4 125-100-200 200 50 2900 45 Y225M-2 81 4.5 125-100J-200 100 12.5 1450 7.5 Y132M-4 76 2.5 125-100-200A 187 44 2900 37 Y200L2-2 125-100J-200A 93.5 11 1450 5.5 Y132S-4 125-100-200B 173 38 2900 30 Y200L-2 125-100J-200B 86.5 9.5 1450 4 Y12M-4 125-100-250 200 80 2900 75 Y280S-2 78 4.2 125-100J-250 100 20 1450 11 Y160M-4 76 2.5 125-100-250A 187 70 2900 55 Y250M-2 125-100J-250A 93.5 17.5 1450 7.5 Y132M-4 125-100-250B 173 60 2900 45 Y225M-2 125-100J-250B 86.5 15 1450 7.5 Y132M-4 125-100-315 200 125 2900 110 Y315S-2 75 4.5 125-100J-315 100 32 1450 15 Y160L-4 73 2.5 125-100-315A 191 114 2900 90 Y280M-2 125-100J-315A 95.5 28.5 1450 15 Y160L-4 125-100-315B 181.6 103 2900 90 Y280M-2 125-100J-315B 90.8 25.8 1450 15 Y160L-4
性能表
产品型号 Type 流量 Capacity 扬程Head H 转速 Speed n 配带电动机 Motor 效率 Eff η 必需汽蚀余量 (NPSH)r 功率 Power 型号 Type m3／h m r／min ％ m 125-100-315C 171.6 92 2900 75 Y280S-2 125-100J-315C 85.8 23 1450 11 Y160M-4 125-100-400 100 50 1450 30 Y200L-4 65 2.5 125-100-400A 93.5 44 1450 22 Y180L-4 125-100-400B 86.5 38 1450 18.5 Y180M-4 150-125-250 200 20 1450 18.5 Y180M-4 81 3.0 150-125-250A 187 17.5 1450 15 Y160L-4 150-125-250B 173 15 1450 15 Y160L-4 150-125-315 200 32 1450 30 Y200L-4 79 2.5 150-125-315A 187 28 1450 22 Y180L-4 150-125-315B 173 24 1450 18.5 Y180M-4 150-125-400 200 50 1450 45 Y225M-4 75 2.8 150-125-400A 187 44 1450 37 Y225S-4 150-125-400B 173 38 1450 30 Y200L-4 200-150-250 400 20 1450 37 Y225S-4 82 200-150-250A 374 17.5 1450 30 Y200L-4 200-150-250B 346 15 1450 22 Y180L-4 200-150-315 400 32 1450 55 Y250M-4 82 3.5 200-150-315A 374 28 1450 45 Y225M-4 200-150-315B 346 24 1450 37 Y225S-4 S200-150-400 400 50 1450 90 Y280M-4 81 3.8 200-150-400A 374 44 1450 75 Y280S-4 200-150-400B 346 38 1450 55 Y250M-4
Q
Q
Q
Q
Q
Q
